模块化低压静止动态无功发生器（SVG）

产品简介

斯汉诺伊模块化低压静止动态无功发生器（SVG）是基于客户的真实需求应运而生，适用于配电系统变压器低压侧电能质量综合治理，可同时进行无功补偿、谐波治理以及三相不平衡治理等。与传统的电容补偿方案相比，具有精确、双向、快速无功补偿能力，且杜绝电容系统的谐振风险；与传统的SVG 方案比较，增加了必要的谐波治理能力，在有效处理无功问题的同时，解决谐波造成的影响，用更高的性价比彻底解决用户绝大多数电能质量问题。根据应用的形式以及变压器容量不同，SVG设备分为抽屉式和机柜式系统两种形式。

工作原理

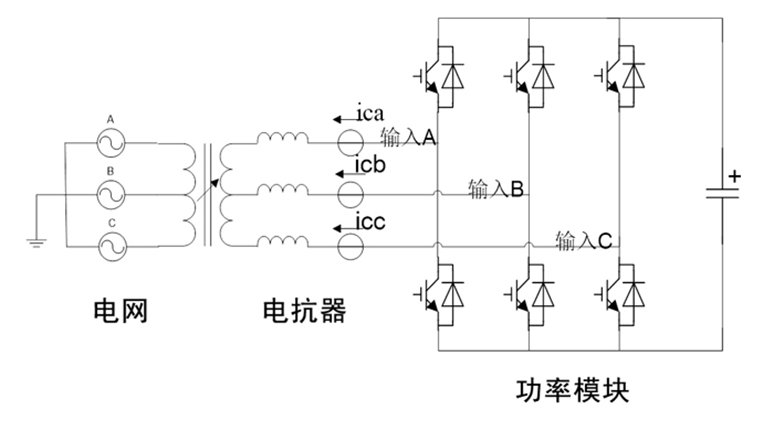

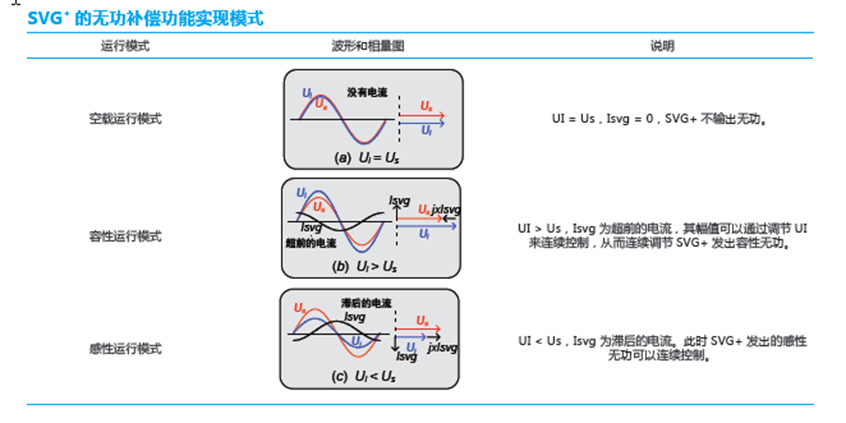

斯汉诺伊模块化低压静止动态无功发生器基本原理是采用可关断电力电子器件（如IGBT）组成自换相桥式电路，外接匹配电抗器并联在电网上，适当地调节桥式电路交流侧输出电压的幅值和相位，或者直接控制其交流侧电流，迅速吸收或者发出所需的无功功率，实现快速动态调节无功的目的。作为有源型补偿装置，不仅可以跟踪补偿冲击型负载的冲击电流，而且可以对谐波电流也进行跟踪补偿。

SVG谐波治理功能实现

斯汉诺伊模块化低压静止动态无功发生器不仅可补偿无功，还可以同时治理13 次（含13 次）以下低次谐波，系统可同时工作在无功补偿及谐波补偿两种工作状态下。当谐波补偿功能启动时，如电网侧有用电设备产生的电流谐波回馈，则静止无功发生器能对电流谐波进行迅速的跟踪补偿。其原理：系统通过网侧的CT 采集电流谐波，经双DSP 快速计算，对网侧谐波进行快速傅立叶分解，确定13 次以下谐波分量情况，在1ms 内动作发出电流命令，并通过功率执行器件产生与谐波源谐波电流方向相反幅值相等的补偿谐波电流，并注入系统，达到抵消非线性负荷所产生谐波电流的作用。

SVG在补偿无功与治理谐波的同时不会产生谐振的危险，同时也不存在过载问题。当系统无功与谐波电流增大超过装置的补偿能力时， 滤波器仍可发挥更大补偿作用；并联的结构使得改造和新建项目现场施工和操作更加灵活安全可靠。

技术特征

（1）一机多能：同时补偿功率因素、治理谐波和三相不平衡；

（2）安装灵活：模块式设计和机柜式设计多种安装方式，可根据用户系统情况进行嵌入安装或配置标准机柜系统 ；

（3）体积小容量大：单柜最大容量 500Kvar，占地面积远小于基于传统电容的补偿方案，2 台设备并联即可覆盖全部低压变压器的综合补偿容量；

（4）输入电压和频率范围宽：适合国内电网波动，并可与柴油发电机兼容，油机输出时可进行持续无功补偿和谐波滤除；

（5）快速响应：DSP 控制，实时跟踪，动态补偿，动态响应速度快（ms 级回应） ；

（6）双向精确补偿：与传统电容补偿方案比较，SVG可实现容性和感性的双向补偿，无功补偿为连续补偿，补偿误差小于1% ；

（7）稳定性好：对电网呈无穷大阻抗，不影响系统阻抗；且输出波形精确，不会影响其他设备；

（8）效率高：功耗低（小于额定功率的2.5%）, 实际效率>97.5% ；

（9）实时灵活监控：透过通讯接口计算机远程监控，便于集中控制管理，标配远程监控接口，支持远程开关机；

（10）完善的功能设置：自动自检启动，软启动时间可设定，EPO 紧急关机功能及完善的系统保护功能；

（11）友好中英文操作界面：事件记录， EEPROM 故障记录。

性能指标

备注：以上为典型配置方式，如有其他规格要求，可根据客户要求定制，可支持多种电压制式。
